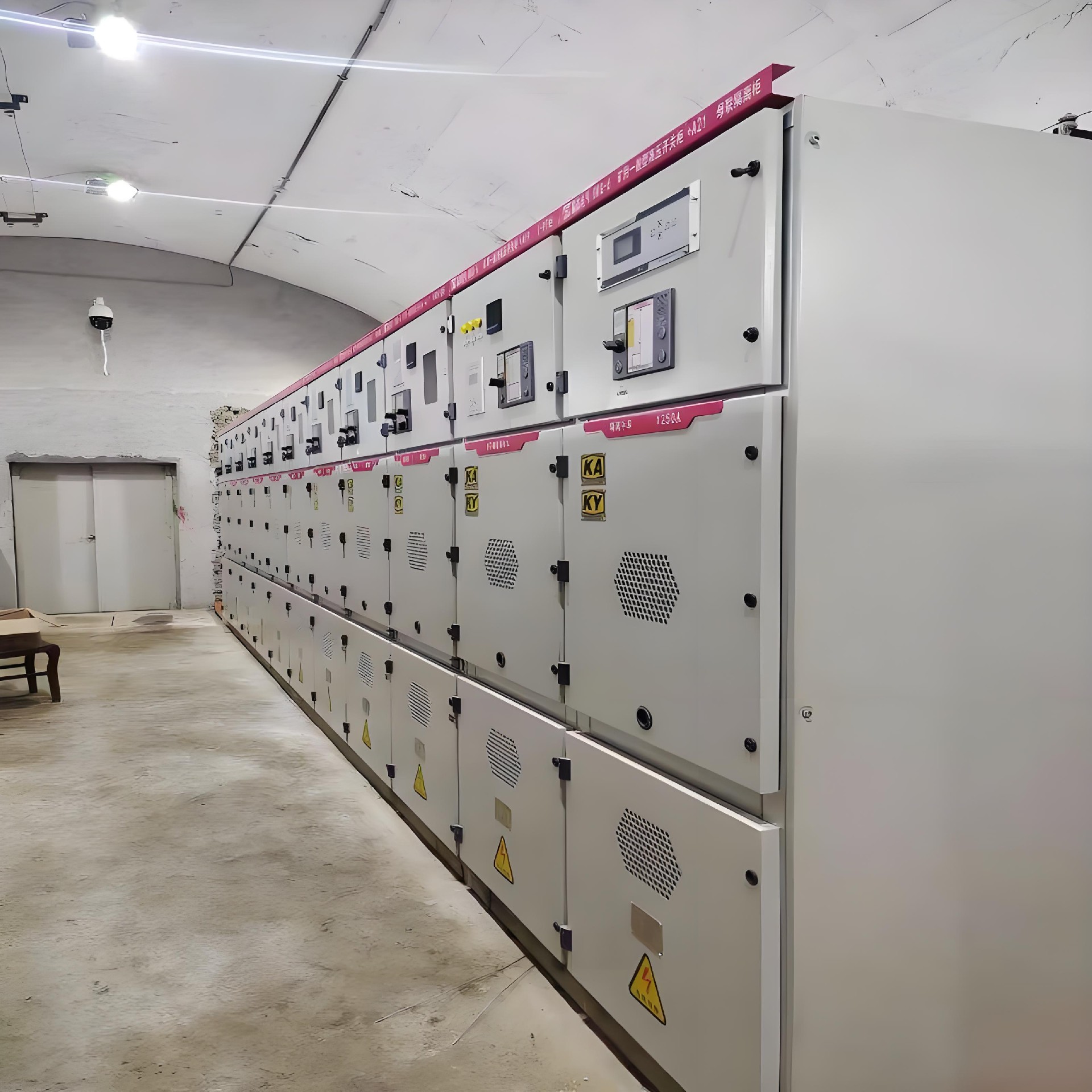

一體化高壓固態軟起動柜

一體化高壓固態軟起動器柜體，采用標準KYN28-12中置高壓開關柜，將高

壓運行柜與高壓固態軟起動柜二者會為一體，既有軟起功能又具有開關柜的運行保護功能

保護功能：這樣既節省安裝空間。又方便客戶配電室進行并柜使用，同時，還能節省一定的投入費用。

高壓固態軟起動裝置設計為冷軋鋼板柜式結構。柜體設計為柜底進出線方

式，在投入運行前，只需要將高壓固態軟起動裝置串聯接入高壓開關柜和高壓電

動機之間即可。此種柜型結構軟起動還可做成一臺軟起動柜起動多臺電機的方

案，只需增加一臺切換柜即可。若有多臺相同電機距離不遠，則可為客戶節省相當可觀的費用。

一體化高壓固態軟起動器柜體設計為側進下出的接線方式，主開關器件采用

VS1系列手車式斷路器，使用更加安全方便。在投入運行前，只需要將高壓固態

軟起動裝置串聯接在高壓母線排和高壓電動機之間即可
