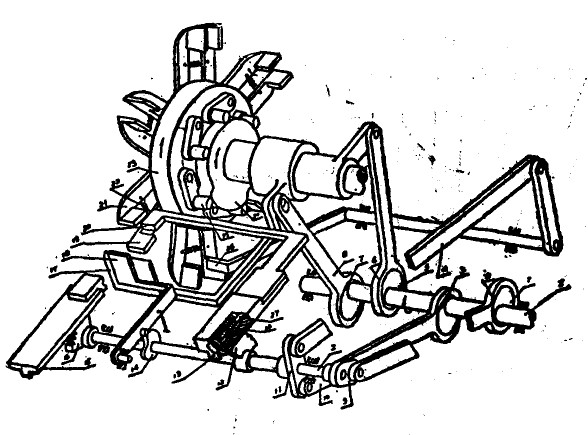

    多鉗工作盤23裝在I軸上，它由槽輪間歇機構帶動，每次轉動1/8轉。分配軸I上的偏心輪1.3.5.7分別通過各部分構件共同執(zhí)行搪果的裹包工作。



    偏心輪I經過連扦2及曲柄9使軸I往復圍鈴，使上的凸輪14及扇形齒輪16往復擺動，扇形齒輪的往復擺動使后端為齒條的夾糖前沖15往夏運動，當前沖向鉗盤方向運動時，就與后沖2。一起把搪塊送到鉗爪19.21中。凸輪14的擺動使擋糖板珍上一卞運動，擋板樺上升時使傳送帶送來的糖塊不致掉落，擋糖板向上是讓60-A-截。

    偏心輪3經過連桿10,使雙銷曲柄11及扇形齒輪12往復擺動，扇形齒輪12的往復擺動使KC后沖20前后往復運動。夾槍后沖20連有起導向作用的軸銷27,軸銷27的尾癡裝有彈簧28，它的作用是使前，后沖在夾糖塊時把楷塊柔性央緊，并適應由于加工引起的塊板尺寸的變化，它的另‘作用是彌補由于采用偏心軸后使運動規(guī)律與工作實際要求的運動規(guī)律的誤差。

    卸搪桿26由連桿4帶動，使裹包完畢的糖果從夾鉗上卸到成品槽盤。

    糖果包裝機裝于分配軸上的偏心軸5的轉動，經過連桿6使空套在軸上的齒輪圍轉一定的角度夾鉗19.21張開和閉合。當待裹包的糖塊送到夾鉗位置時，凸輪24逆時釬擺回，使共凸與夾鉗上的滾注25脫離。.由于一對夾鉗的后端為相互嚙合的扇形齒輪，因此在拉力彈黃22的作用下夾鉗把招塊柔性夾緊。

    當糖塊連同包裝紙被夾緊后，抄紙板17既往上把糖塊下邊的包裝紙上抄，然后鉗盤23轉動1/6轉，把糖塊上邊的包裝紙在鉗盤擋板的作用下下抄。抄板17由偏心輪7經過連桿8帶動。.連桿8上的向力，為了減少摩擦及提高轉動效率，所以在軸17上裝有滾珠，起止推動軸承的作用。
